پروڈکٹ کا جائزہ

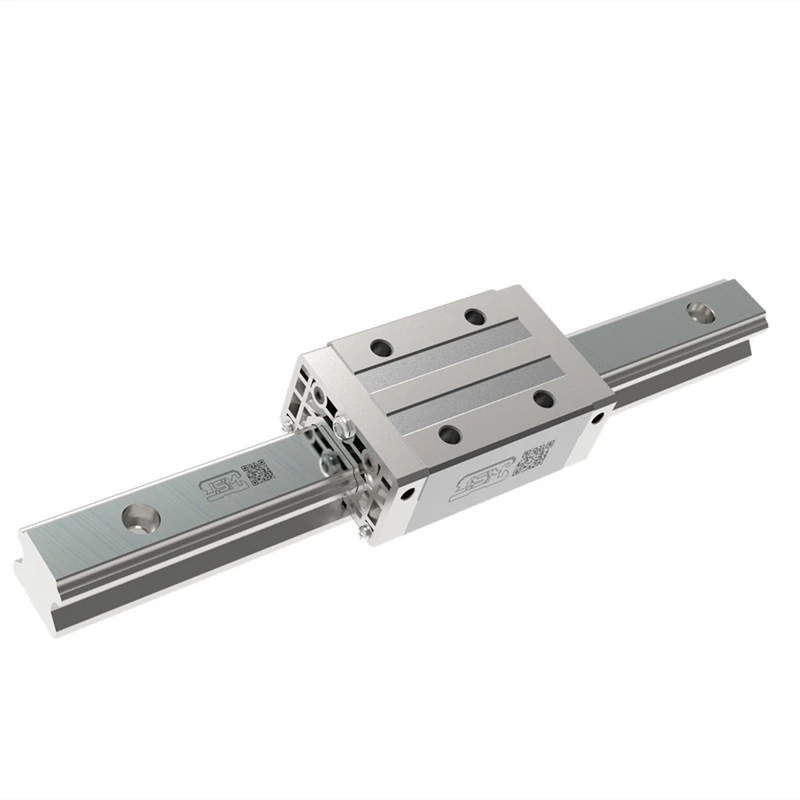

ہیوی ڈیوٹی رولر لکیری گائیڈ بیلناکار رولرس کو ریس ویز کے ساتھ لائن رابطہ فراہم کرنے کے لیے استعمال کرتی ہے، مشین کے محوروں میں اعلی سختی اور بوجھ کی گنجائش کو سپورٹ کرتی ہے جس کے لیے بھاری بوجھ کے نیچے درست پوزیشننگ کی ضرورت ہوتی ہے۔ HRH مربع بلاک میں اوپر بڑھتے ہوئے سوراخ ہیں اور فلینج ورژن کے مقابلے میں ایک تنگ باڈی ہے، جہاں بڑھتے ہوئے چوڑائی محدود ہے اسے موزوں بناتی ہے۔
سیریز میں CA ہیوی لوڈ اور HA اضافی بھاری بوجھ والے بلاکس شامل ہیں۔ اسی برائے نام سائز کے اندر، HA بلاکس کی باڈی لمبی ہوتی ہے اور کیٹلاگ لوڈ کی درجہ بندی زیادہ ہوتی ہے۔
تکنیکی وضاحتیں
مصنوعات کی خصوصیات
چار سمت لوڈ کی حمایت
45 ڈگری پر ترتیب دی گئی رولرس کی چار قطاریں ریڈیل، ریورس ریڈیل اور لیٹرل بوجھ لے جاتی ہیں۔ پری لوڈ کو مطلوبہ سختی اور آپریٹنگ حالات کے مطابق منتخب کیا جا سکتا ہے۔
مختلف ماحول کے لیے تحفظ کے اختیارات
معیاری تحفظ میں اختتامی مہریں اور نیچے کی مہریں شامل ہیں۔ اضافی کنفیگریشنز میں میٹل سکریپر، ڈبل سیل، یا دونوں کا مجموعہ شامل ہے۔ حفاظتی پیکج کا انتخاب کرتے وقت چپس، دھول یا دیگر آلودگی کی نشاندہی کریں۔
دستاویزی نمونہ برداشت ٹیسٹ
کیٹلاگ رپورٹ کرتا ہے کہ ZA پری لوڈ کے ساتھ ایک HRH35CA نمونے نے 15 kN بیرونی بوجھ کے تحت 1,135 کلومیٹر 60 میٹر فی منٹ پر مکمل کیا، جس میں ریس ویز یا رولرس پر کوئی جھٹکا نہیں دیکھا گیا۔ ٹیسٹ کنڈیشنز میں 1G ایکسلریشن، 0.55 میٹر سٹروک اور ہر 100 کلومیٹر پر چکنائی کی بھرپائی شامل تھی۔ یہ نمونے کے نتائج ہیں، ہر انسٹالیشن کے لیے سروس لائف گارنٹی نہیں۔
درخواست کے منظرنامے۔
CNC مشینی مراکز اور ہیوی کٹنگ مشینیں۔
ورک ٹیبل یا مشینی اسمبلیوں کو لے جانے والے فیڈ ایکسز کے لیے۔ انتخاب کو کاٹنے والی قوتوں، حرکت پذیر ماس اور گائیڈز کے نسبت بوجھ کی پوزیشن کا حساب دینا چاہیے۔
انجیکشن مولڈنگ کا سامان
سائیکل فریکوئنسی، ایکسلریشن اور آپریٹنگ بوجھ کے ارد گرد منتخب کنفیگریشن کے ساتھ، مولڈ ہینڈلنگ یا مشین اسمبلیوں کے گائیڈڈ سفر کے لیے۔
بڑے گینٹری مشین ٹولز
گینٹری ڈھانچے اور بھاری اسمبلیوں کی رہنمائی کی نقل و حرکت کے لئے۔ ریل کی جگہ، بلاک کی جگہ اور الٹنے کے لمحات انتخاب کے اہم عوامل ہیں۔
ہیوی ڈیوٹی آٹومیشن اور میٹریل ہینڈلنگ
منتقلی اور پوزیشننگ یونٹس کے لیے جو کافی پے لوڈز لے کر جاتے ہیں، بشمول آف سینٹر بوجھ کے ساتھ لے آؤٹ یا بار بار شروع ہونے اور اسٹاپس کے ساتھ۔
JSM کے ذریعہ تیار کردہ
Zhejiang Jinshanmen ٹرانسمیشن ٹیکنالوجی کمپنی، لمیٹڈLishui، Zhejiang، چین میں مقیم ایک لکیری گائیڈ کارخانہ دار ہے۔ ہم اپنی 20,000 m² فیکٹری میں ریل اور سلائیڈرز تیار کرتے ہیں، درست پیسنے والے آلات اور CNC مشینی مراکز کا استعمال کرتے ہوئے۔ ہماری لکیری گائیڈ رینج میں سالانہ پیداوار تقریباً 800,000 میٹر ہے۔
ہمارا کوالٹی مینجمنٹ سسٹم ISO 9001 سے تصدیق شدہ ہے، اور OEM/ODM سروسز دستیاب ہیں۔ مشین بنانے والے اور تقسیم کار آرڈر کی تصدیق سے قبل خصوصی پروسیسنگ اور معیاری دستاویزات کے تقاضوں کے ساتھ جائزہ کے لیے ڈرائنگ اور خریداری کی تفصیلات جمع کرا سکتے ہیں۔
اکثر پوچھے گئے سوالات
Q. کیا میں اسی سائز کے HRH ماڈل کے ساتھ کسی اور برانڈ کے گائیڈ کو بدل سکتا ہوں؟
ایک ہی برائے نام سائز مطابقت قائم نہیں کرتا ہے۔ موجودہ ماڈل کوڈ اور ایک جہتی ڈرائنگ بھیجیں تاکہ ہم متبادل تجویز کرنے سے پہلے اسمبلی کی اونچائی، سوراخ کی جگہ، ریل جیومیٹری اور بوجھ کی ضروریات کا موازنہ کر سکیں۔
Q. کیا میں پہلے سے نصب ریل کے لیے متبادل سلائیڈر کا آرڈر دے سکتا ہوں؟
براہ کرم اصل ماڈل کوڈ فراہم کریں اور تصدیق کریں کہ آیا یہ قابل تبادلہ کنفیگریشن ہے یا مماثل سیٹ۔ ایک سلائیڈر کو صرف اس کے برائے نام سائز سے آرڈر نہیں کیا جانا چاہئے۔ مماثل سیٹ کے لیے، کسی بھی جزو کو الگ سے تبدیل کرنے سے پہلے ہم سے رابطہ کریں۔
Q. کیا گائیڈ چکنائی کے بجائے تیل کی چکنا استعمال کر سکتا ہے؟
جی ہاں آرڈر کرتے وقت تیل کی چکنائی کی وضاحت کریں تاکہ گائیڈ کو پہلے سے بھری ہوئی چکنائی کے بغیر فراہم کیا جا سکے۔ چکنائی والی گائیڈز کے لیے، کیٹلاگ ہر 100 کلومیٹر یا ہر 3-6 ماہ بعد چکنائی کو چیک کرنے کی تجویز کرتا ہے۔ دیکھ بھال کا شیڈول آپریٹنگ حالات کی بھی عکاسی کرتا ہے۔
سوال: گائیڈ انسٹال کرنے سے پہلے مجھے کس چیز کی تصدیق کرنی چاہیے؟
A: کیٹلاگ کے خلاف ماؤنٹنگ سطح کی درستگی، کندھے کے طول و عرض، کونے کی منظوری اور بولٹ کو سخت کرنے کی ضروریات کو چیک کریں۔ سپورٹ کی سطحیں اور صف بندی نصب کارکردگی کو متاثر کرتی ہے۔ زیادہ پری لوڈ غلط ماؤنٹنگ بیس کی تلافی نہیں کر سکتا۔
